简介

筑木家具设计系统,支持自由绘制面创建台面也支持选择柜体创建台面,当然,如果柜体的摆放过于复杂或者摆放的有错误,则无法正常绘制台面。一般我推荐自由绘制面来创建台面。

绘制面创建台面

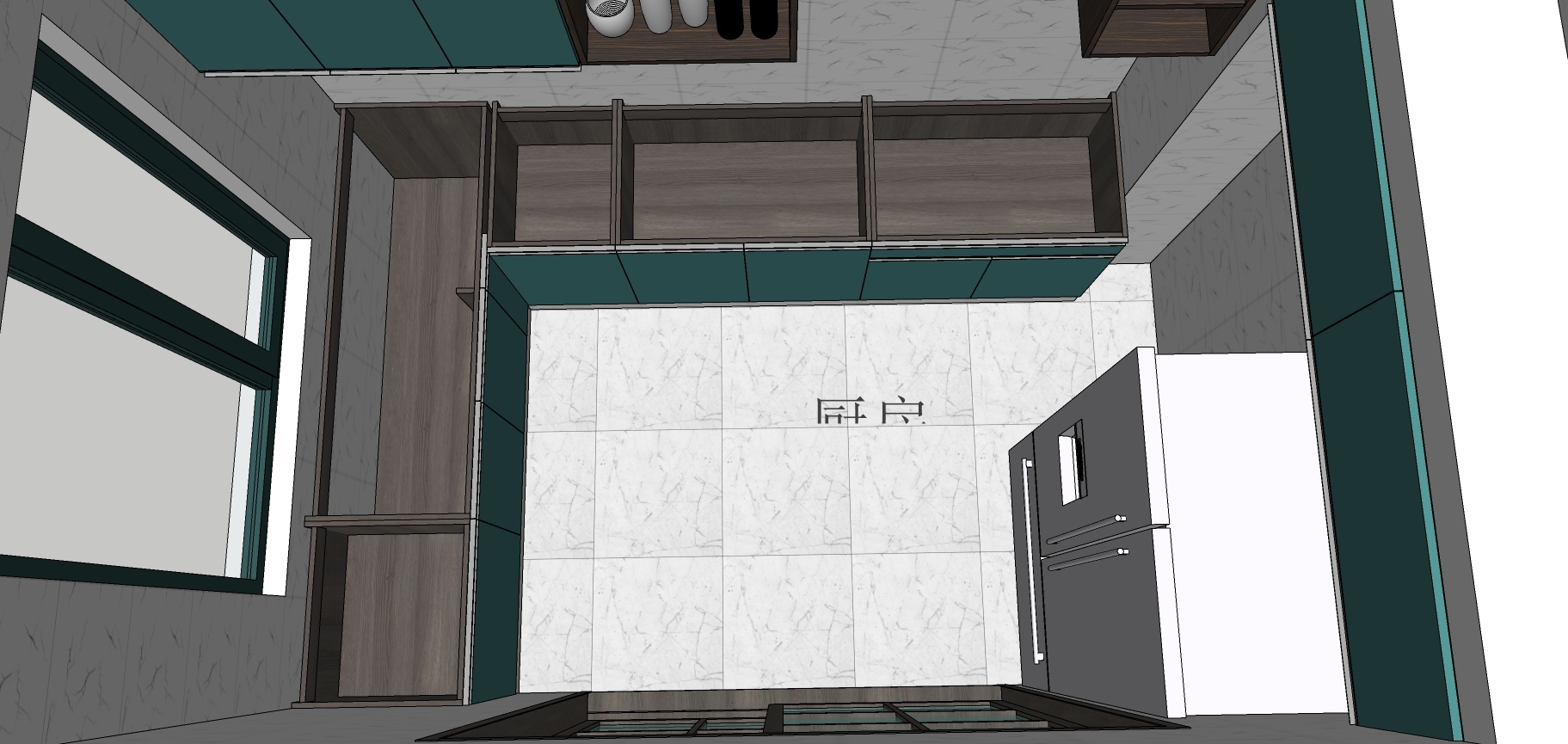

  • 绘制台面之前,先把橱柜摆放好。

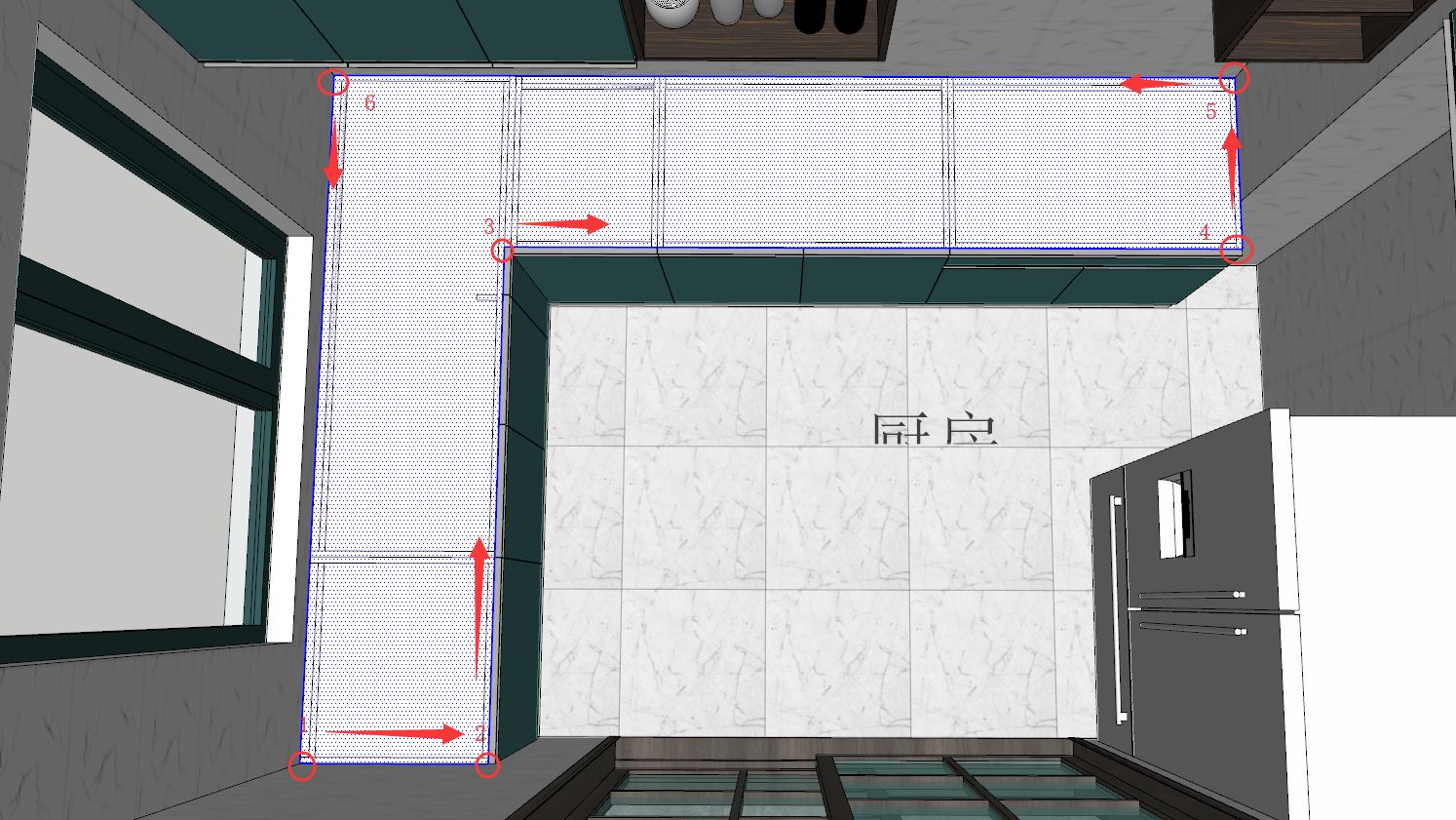

  • 从任意一角点逆时针方向绘制面(如图,按照1-6-1的顺序绘制)

  • 在创建台面之前,一定要注意橱柜要和墙体之间相接处,凡是接触墙面的地方,程序会自动判断为后挡水,不接触的地方为前挡水。

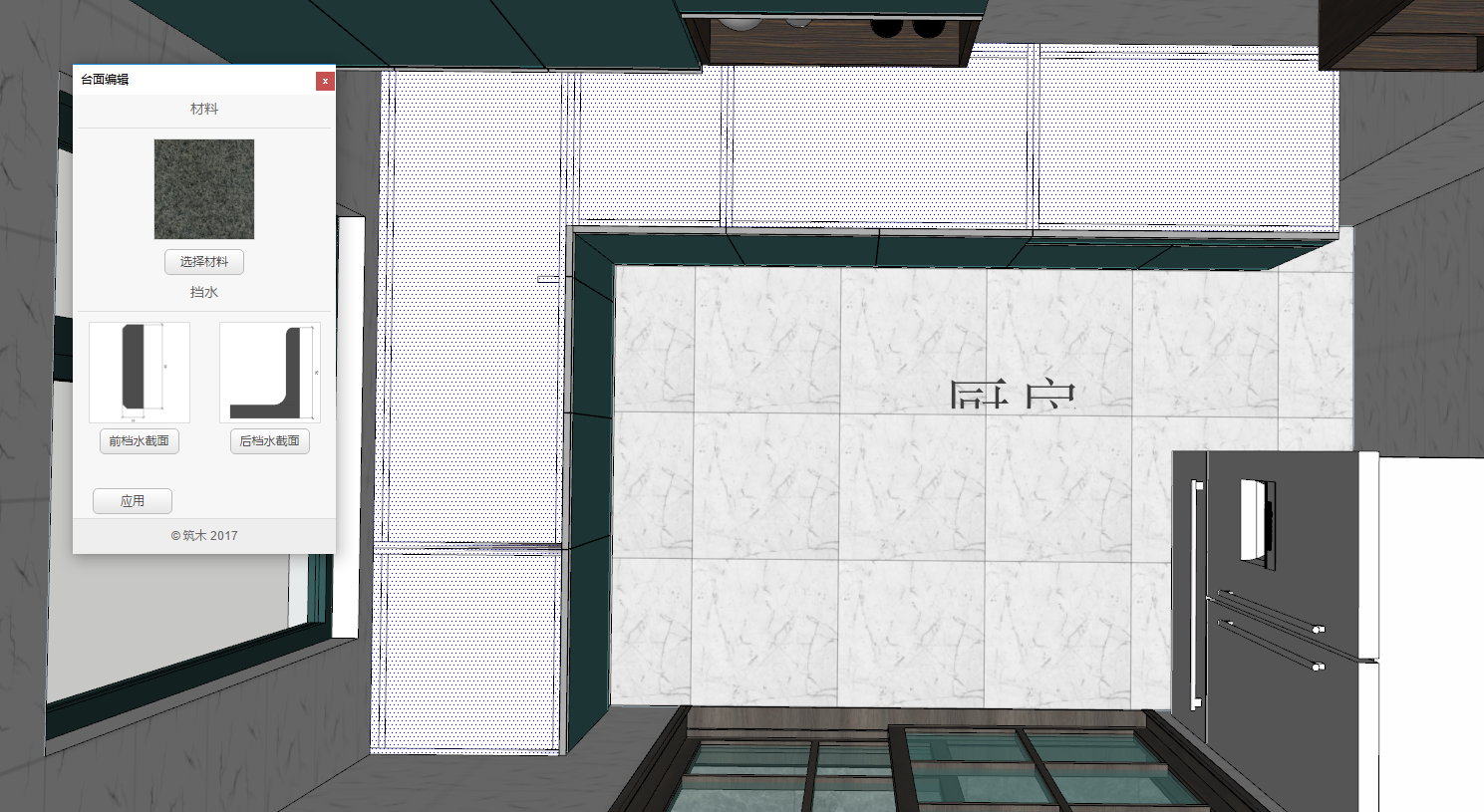

  • 选择面,右键创建台面,根据要求选择不同的截面数据以及材料
